OFMER ST16 EVO Μηχανή κάμψης συνδέσμων οπλισμού 400V, 2,2kW

Ιδιαίτερα χαρακτηριστικά:
- διατίθεται σε μονοφασική ή τριφασική έκδοση
- μικρές διαστάσεις και αφαιρούμενα πόδια που επιτρέπουν προσαρμογή καθ' ύψος καθώς και εύκολη μεταφορά
- εφοδιασμένο με ηλεκτρικό πίνακα χειροκίνητης λειτουργίας
- διαθέτει πρακτική εργαλειοθήκη αποθήκευσης του εξοπλισμού μετά την εργασία
- στο βασικό εξοπλισμό περιλαμβάνεται γραμμικός μετρητής συνδέσμων

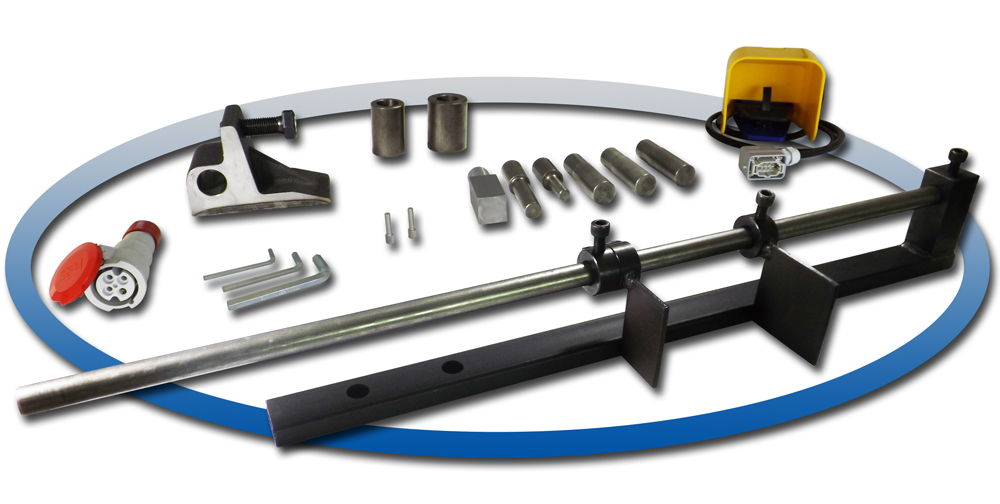

Βασικός εξοπλισμός:
- περιλαμβάνεται κόντρα πολλαπλών εφαρμογών απαραίτητη για τη σωστή κατέυθυνση της ράβδου στην επιφάνεια εργασίας και χαλάρωσης της πίεσης που ασκήθηκε στη ράβδο στο προηγούμενο σημείο κάμψης, αποφεύγοντας έτσι πιθανές παραμορφώσεις της ράβδου
- διαθέτει τετράγωνο πείρο (square pin) για χρήση με την κόντρα πολλαπλών εφαρμογών για εξουδετέρωση της πίεσης που ασκείται πάνω στη κόντρα
- περιέχει πείρο κάμψης συνδέσμων (stirrup bending pin) από ειδικό ενισχυμένο και σκληρυμένο χάλυβα, που τοποθετείται στην πλάκα περιστροφής για την παραγωγή συνδέσμων, καθώς επιτρέπει τη εξασφάλιση μικρών ακτίνων καμπυλότητας. Μπορεί να χρησιμοποιηθεί με ράβδους έως Ø 12mm
- περιέχει πείρο κάμψης συνδέσμων (stirrup bending pin) Ø16mm από ειδικό ενισχυμένο και σκληρυμένο χάλυβα, που τοποθετείται στην πλάκα περιστροφής για την παραγωγή συνδέσμων, καθώς επιτρέπει τη εξασφάλιση ακόμη μικρότερων ακτίνων καμπυλότητας σε σύγκριση με τον άλλο πείρο κάμψης συνδέσμων. Μπορεί να χρησιμοποιηθεί με ράβδους έως Ø 8mm
- με τρεις πείρους συγκράτησης ράουλου (bush holding pins) από ειδικό σκληρυμένο και ενισχυμένο χάλυβα, που τοποθετούνται στην επιφάνεια εργασίας μαζί με τα ράουλα, για τη λειτουργία υποστήριξης της πίεσης που προέρχεται από τη φάση της κάμψης
- παρέχεται σετ ράουλων, λεπτομερώς μελετημένο για μηχανές κάμψης συνδέσμων οπλισμού. Το πλάτος του ράουλου που βρίσκεται στην κεντρική οπή της πλάκας αντιστοιχεί στην ακτίνα καμπυλότητας. Για τη χρησιμοποίηση ράβδων από Ø15 mm και πάνω, είναι σημαντικό η διάμετρος του ράουλου να είναι τουλάχιστον 3 φορές μεγαλύτερη σε σύγκριση με τη διάμετρο της ράβδου που θα καμφθεί. Τα ράουλα χρησιμοποιούνται επίσης ως μέτρο σύγκρισης της διατομής σε σχέση με τον πείρο συγκράτησης ράουλου, σε περίπτωση που η ευθυγράμμιση της ράβδου είναι αναποτελεσματική. Με αυτόν τον τρόπο, η ράβδος μπλοκάρεται, αλλά η περιστροφή του ράουλου στον πείρο επιτρέπει την ολίσθηση της ράβδου κατά τη διάρκεια της κάμψης, αποφεύγοντας πιθανές τριβές.
- δύο πείροι αναστροφής, που τοποθετούνται στην περιφέρεια της πλάκας για τον προσδιορισμό της γωνίας κάμψης
- σετ κλειδιών Άλεν κοινής συντήρησης
- ηλεκτρικό πεντάλ, για διευκόλυνση της εργασίας διατηρώντας ελεύθερα τα χέρια του χειριστή ενώ παρέχει δυνατότητα εργασίας από όλες τις πλευρές του μηχανήματος
- βιομηχανική πρίζα για εγγυημένη ηλεκτρική σύνδεση
- δύο διακόπτες (μανιτάρια ασφαλείας) τοποθετημένοι σε δύο αντίθετες πλευρές του μηχανήματος, για άμεση διακοπή της λειτουργίας του σε περίπτωση έκτακτης ανάγκης
- γραμμικός μετρητής συνδέσμων, απαραίτητος για τον προσδιορισμό του μήκους της κάθε πλευράς του συνδέσμου

Κατά το σχεδιασμό και την κατασκευή των μηχανών κάμψης συνδέσμων οπλισμού έχουν υιοθετηθεί κριτήρια και ρυθμίσεις κατάλληλες για την ικανοποίηση των βασικών προϋποθέσεων ασφάλειας που προβλέπονται από την Οδηγία Μηχανημάτων 98/37/CEE.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
Διάρκεια: 21/min
Ισχύς: 3 Hp / 2,2 kW
Τάση: 400V / 50Hz
Ικανότητα κάμψης:
R=65 kg/mm2
- Ø 1: 18 mm / 0,71 in
- Ø 2: 12 mm / 0,47 in
- Ø 3: 10 mm / 0,39 in
- Ø 4: 8 mm / 0,31 in
- Ø 5: 6 mm / 0,24 in
R=85 kg/mm2
- Ø 1: 16 mm / 0,63 in
- Ø 2: 12 mm / 0,47 in
- Ø 3: 10 mm / 0,39 in
- Ø 4: 8 mm / 0,31 in
- Ø 7: 6 mm / 0,24 in
- Ø 10: 4 mm / 0,16 in
Διαστάσεις: 80 x 75 h. 90 cm
Βάρος: 170 kg
Λάδι: SAE 40 5 kg
Διαστάσεις συσκευασίας: 105 x 75 x h. 75 cm
Βάρος αποστολής: 185 kg
Όγκος: 0,59 m³
