HOLZMANN MASCHINEN ED2000IND105D_400V Μηχανικός τόρνος ακριβείας
Μηχανικός τόρνος ακριβείας με απόσταση μεταξύ κέντρων 2000 mm, διάμετρο οπής ατράκτου 105 mm, παροχή ψυκτικού, ηλεκτρονική ένδειξη ψηφιακών μετρήσεων (3 άξονες), και γρήγορη κίνηση (άξονες) σε βιομηχανικό σχεδιασμό για χρήση σε εταιρείες-εργαστήρια ή για εκπαίδευση και σχολεία.
- ΕΠΑΓΓΕΛΜΑΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
- ΕΙΣΑΓΕΤΑΙ ΑΠΟ ΑΥΣΤΡΙΑ
- ΣΤΙΒΑΡΗ ΚΑΙ ΠΟΙΟΤΙΚΗ ΚΑΤΑΣΚΕΥΗ
- ΕΥΚΟΛΗ ΣΥΝΤΗΡΗΣΗ
Ιδιαίτερα χαρακτηριστικά:

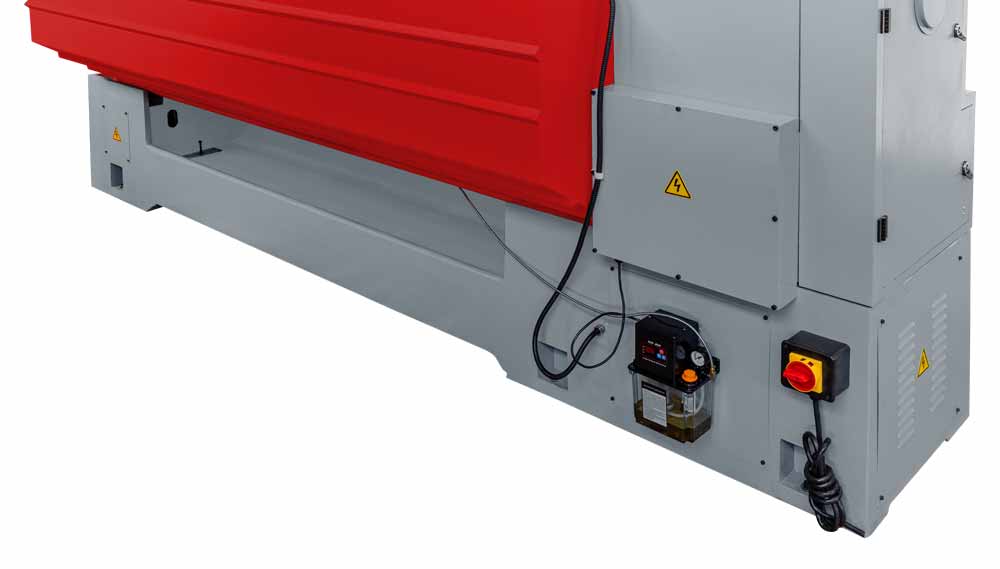

- βαρύ βιομηχανικό μηχάνημα με μονοκόμματη βάση από χυτοσίδηρο που εξαλείφει τις δονήσεις και εξασφαλίζει ανώτερη ακρίβεια
- πολύ φαρδύ κρεβάτι ακριβείας ηλεκτρολυτικά σκληρυμένο με πρισματικούς οδηγούς γείωσης

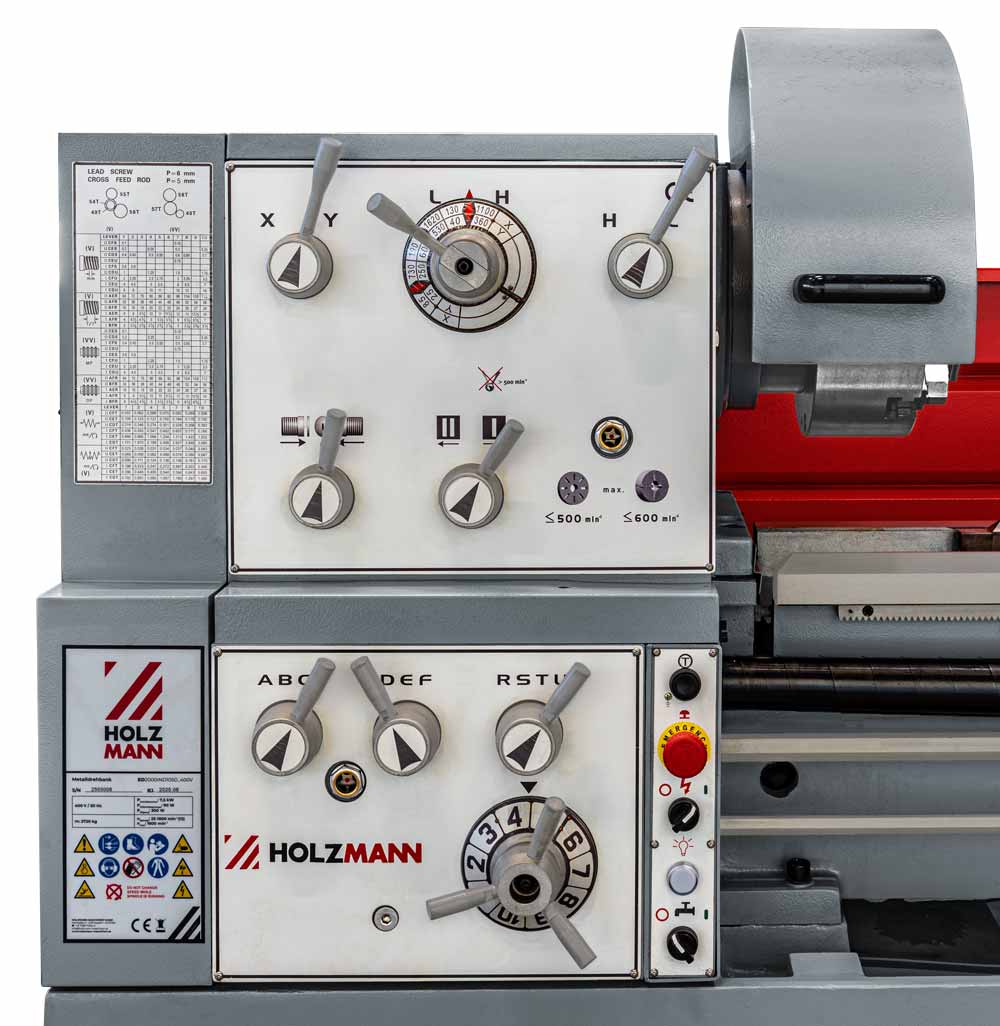

- εύχρηστη και εύκολη λειτουργία μέσω ευκρινώς σχεδιασμένου πίνακα ελέγχου
- αφαιρούμενη γέφυρα που επιτρέπει τη μηχανική κατεργασία μεγάλων δοκιμίων στο τμήμα ανοίγματος του κρεβατιού
- διαμήκες στοπ 4 θέσεων αυτόματης απενεργοποίησης
- εύκολα ρυθμιζόμενοι οδηγοί V ακριβείας
- CAMLOCK D8

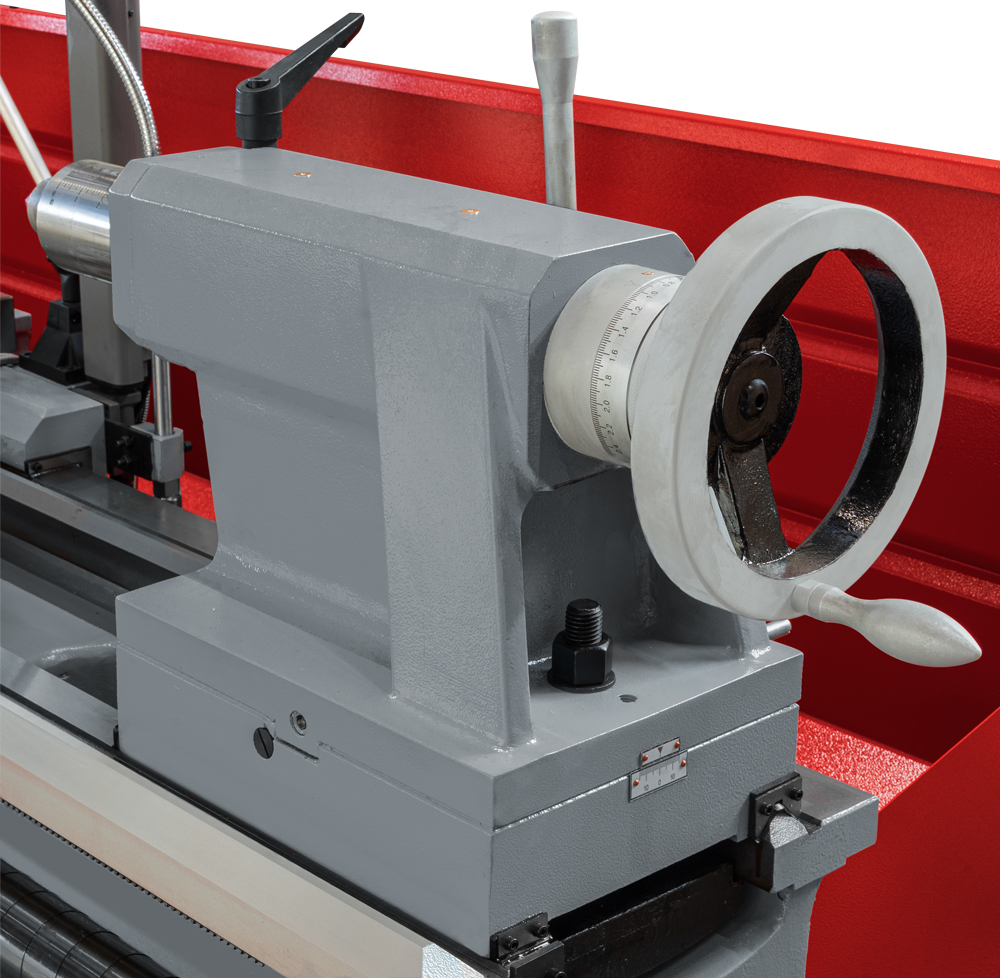

- ρυθμιζόμενη πόντα κωνοειδούς περιστροφής για τόρνευση κωνικών τεμαχίων
- ελαιολιπαντά σκληρυμένα και ακονισμένα οδοντωτά γρανάζια που λειτουργούν με μόνιμη λίπανση σε λουτρό λαδιού
- τεράστια οπή ατράκτου (Ø=105mm)
- ηλεκτρομαγνητικό ποδόφρενο για αυτόματο σύστημα πέδησης της ατράκτου που εξασφαλίζει μέγιστη ασφάλεια εργασίας και μειώνει δραματικά τον μη παραγωγικό χρόνο
- ευρύ φάσμα μετρικών βημάτων σπειρώματος με δυνατότητα επιλογής
- περιλαμβάνονται ως στάνταρ λάμπα αλογόνου και συσκευή ψύξης

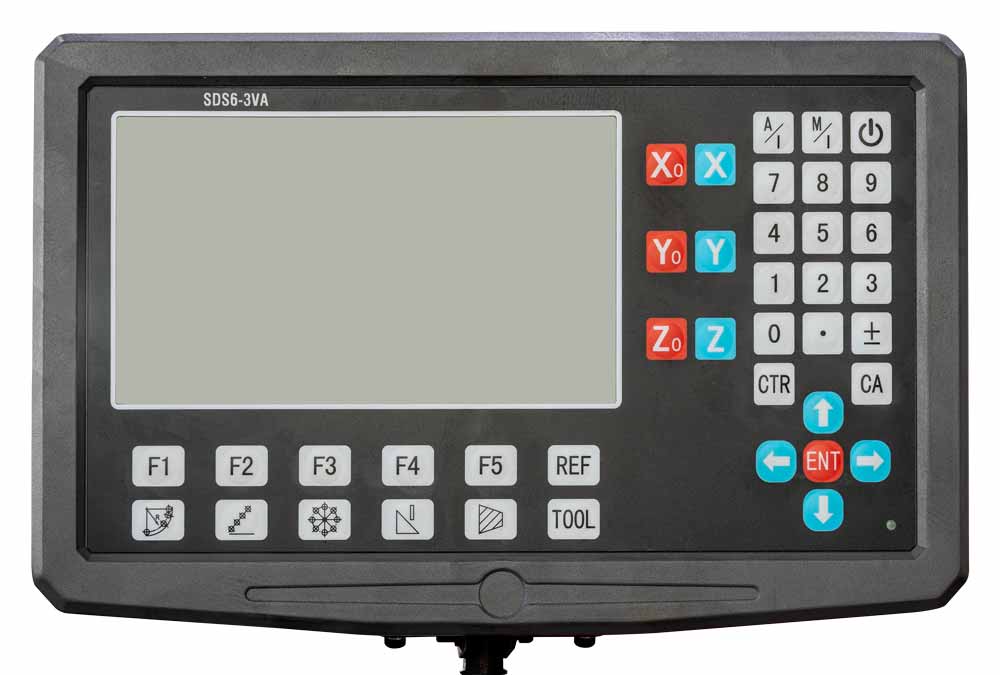

- ηλεκτρονική ένδειξη ψηφιακών μετρήσεων (3 αξόνων) για εύκολη λειτουργία
- συσκευή γρήγορης κίνησης: κινητήρας 300W

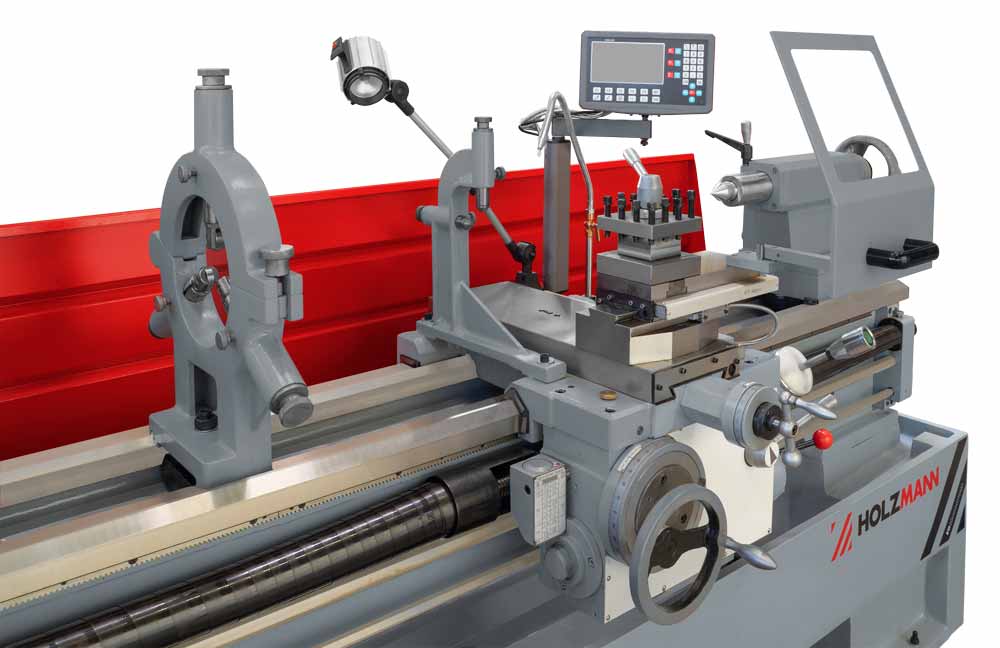

Περιλαμβάνονται στην παράδοση: σύστημα ψυκτικού υγρού, λαμπτήρας εργασίας, τσοκ 3 σιαγόνων Ø315mm, τσοκ 4-σιαγόνων Ø320mm, πλατό Ø 450mm, μειωτήρας, κιτ ανταλλακτικών γραναζιών, κινητό καβαλέτο, σταθερό καβαλέτο, 4πλος εργαλειοφορέας, 2x νεκρά κέντρα, δίσκος συλλογής γρεζιών, ψηφιακή ένδειξη θέσης (3 αξόνων)
Λειτουργικά υγρά:
- λιπαντικά (ιξώδες 220, (ISO 12925-1 CKD, DIN51517 Part 3 CLP, US Steel 224, AGMA 9005-E02)
ποσότητα λαδιού κεφαλής 12 l
ποσότητα λαδιού κιβωτίου ταχυτήτων 1 l
ποσότητα λαδιού κιβωτίου ταχυτήτων τροφοδοσίας 4,5 l
- Ψυκτικό υγρό (π.χ.: HOLZMANN KSM5l)
μέγ. χωρητικότητα ψυκτικού υγρού 33l
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
στοιχεία κινητήρα:
ισχύς s1: 7500 | 90 | 300 W
τάση: 400 V / 50 Hz
διαστάσεις:
συνολικές διαστάσεις: 3340 x 1150 x 1460 mm
στοιχεία τόρνου:
απόσταση μεταξύ κέντρων: 2000 mm
ύψος κέντρου: 280 mm
μέγιστη περιστροφή γύρω από το τραπέζι: 560 mm
μέγιστη περιστροφή γύρω από cross slide: 355 mm
μέγιστη διάμετρος περιστροφής στο κενό: 785 mm
ταχύτητες περιστροφής: (12), 25-1600 min-1
οπή ατράκτου: 105 mm
κώνος ατράκτου: MK7/MT7
κώνος πόντας: MK5/MT5
διαμήκης τροφοδοσία: 0,059-1,646 mm/U (35)
εγκάρσια τροφοδοσία: 0,02-0,573 mm/U (35)
εγκάρσια κίνηση (στον άξονα Χ): 2000 mm
διαδρομή (στον άξονα Υ): 316 mm
σύνθετη κίνηση: 130 mm
διαδρομή πόντας: 130 mm
βήμα μετρικό: 0,2-14 mm/r (47)
βήμα ίντσας: 2-112 TPI (60)
μέγιστη δυνατότητα συγκράτησης εργαλείων (cross-section): 25 x 25 mm
επίπεδο έντασης και δόνησης:
στάθμη ηχητικής ισχύος: 83 dB(A)
βάρος:
μικτό βάρος: 3.100 kg
καθαρό βάρος: 2.720 kg
συσκευασία:
πλάτος: 1.150 mm
μήκος: 3.420 mm
ύψος: 1.810 mm
κωδικός ΕΑΝ: 9120132141622
